Приложение 1.
Список TCP/UDP портов по умолчанию, используемых компонентами ядра Системы для связи друг с другом в standalone-схеме
| № п/п | Компонент-источник | Компонент-получатель | Протокол/порт получателя |
|---|---|---|---|
| 1 | Клиент RestAPI (нативный, мобильный, Web)/прокси сервера | Сервер-п риложений::Rest сервисы: Wildfly Spp Server | TCP/8080 |
| 2 | Брокеры сообщений::Клиентский брокер: Apache ActiveMQ | Сервер-приложений::Rest сервисы: Wildfly Spp Server | TCP/8080 |
| 3 | Сервер-приложений::Rest сервисы: Wildfly Spp Server | Сервера БД::СУБД Rest сервисов: DB | TCP/5432 |
| 4 | Сервер-приложений::JMS сервисы: Wildfly Spp Server | Сервера БД::СУБД Уведомлений: DB | TCP/5432 |
| 5 | Сервер-приложений::Rest сервисы: Wildfly Spp Server | Брокеры сообщений::Межсервисный брокер: Apache ActiveMQ | TCP/61616 |
| 6 | Сервер-приложений::JMS сервисы: Wildfly Spp Server | Брокеры сообщений::Межсервисный брокер: Apache ActiveMQ | TCP/61616 |
| 7 | Сервер-приложений::Rest сервисы: Wildfly Spp Server | Брокеры сообщений::Клиентский брокер: Apache ActiveMQ | TCP/61616 |
| 8 | Сервер-приложений::JMS сервисы: Wildfly Spp Server | Брокеры сообщений::Клиентский брокер: Apache ActiveMQ | TCP/61616 |
| 9 | Клиент RestAPI (нативный, мобильный, Web)/прокси сервера | Брокеры сообщений::Клиентский брокер: Apache ActiveMQ | STOMP+NIO/61613 и WS/61614 |
Реальные порты фигурируют в документе “Паспорт на ИТ-сервис” или в пояснительной записке к технорабочему проекту

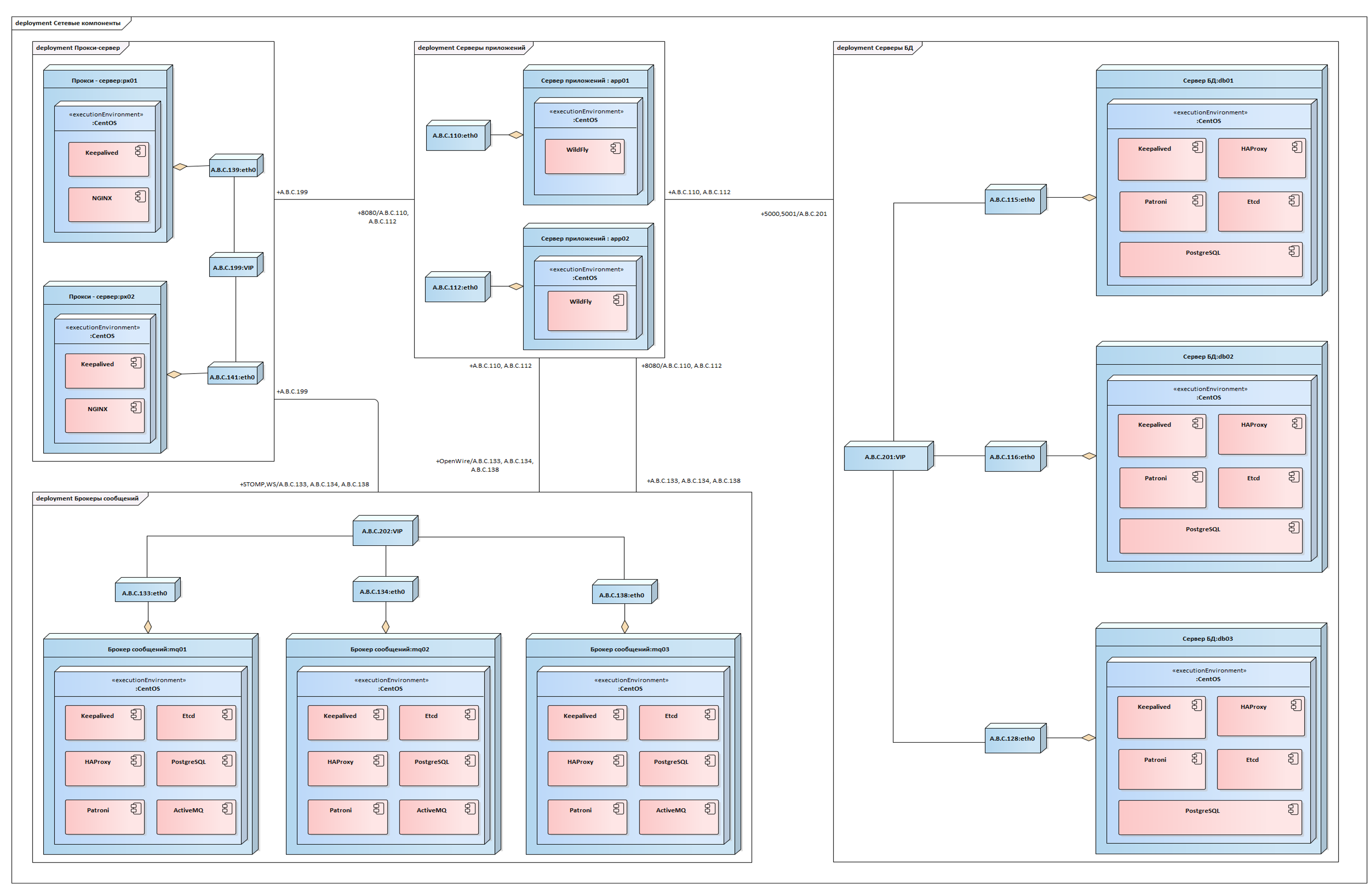

Список TCP/UDP порто в по умолчанию, используемых компонентами ядра Системы для связи друг с другом в HA-схеме
| № п/п | Компонент-источник | Компонент-получатель | Адрес протокол/порт получателя |
|---|---|---|---|
| 1 | Клиент RestAPI (нативный, мобильный, Web)/прокси сервера | Прокси-сервер | A.B.C.199 TCP/443 |
| 2 | Прокси-сервер(px01, px02) | Сервер-приложений:app01(app02) | A.B.C.110(112) TCP/8080 |
| 3 | Брокеры сообщений:mq01(mq02,mq03) | Сервер-приложений:app01(app02) | A.B.C.110(112) TCP/8080 |
| 4 | Сервер-приложений:app01(app02) | Сервера БД::СУБД Rest сервисов: DB | A.B.C.201 TCP/5000, 5001 |
| 5 | Сервер-приложений:app01(app02) | Сервера БД::СУБД Уведомлений: DB | A.B.C.201 TCP/5000 |
| 6 | Сервер-приложений:app01(app02) | Брокеры сообщений::Межсервисный/клиентский брокер: Apache ActiveMQ | A.B.C.133(134,138) TCP/61616 |
| 7 | Клиент RestAPI (нативный, мобильный, Web)/прокси сервера | Прокси-сервер(px01, px02) | A.B.C.199 STOMP+NIO/61613 и WS/61614 |
| 8 | Брокеры сообщений:mq01(mq02,mq03) | Брокеры сообщений:mq01(mq02,mq03) - собственный PostgreSQL | A.B.C.202 TCP/5000 |
| 9 | Прокси-сервер(px01, px02) | Б рокеры сообщений:mq01(mq02,mq03) | A.B.C.133(134,138) STOMP+NIO/61613 и WS/61614 |
